Dverové plisé



DVEROVÉ SIETE PLISÉ

- ideálne riešenie pre dvere na terasy, zimné záhrady, francúzke okná, posuvné presklené steny, HS portály a pod.
- jednokrídlové aj dvojkrídlové prevedenie

- bezbariérový prístup, výška prechodového profilu 3 mm
- hladký chod segmentu vďaka reťazovým mechanizmom z PVC
- jednoduchá manipulácia, minimálne nároky na priestor
- montáž do ostenia, v spojení s vynášacím profilom možné namontovať na stenu alebo rám


Rám - extrudovaný hliníkový profil, farba rámu - biela, hnedá, RAL 7016

Sieťovina - plisované vlákno, farba čierna

Základná cenníková zostava

Rám - extrudovaný hliník, farba biela / hnedá, RAL 7016
Sieťovina - plisované vlákno
Montáž - do ostenia , pomocou vynášacieho profilu, L profilu, na rám alebo na stneu


Príplatky

- nástrek do Ral
- laminácia imitácie dreva zlatý dub

- montážny L profil
- vynášačí profil

Hraničné rozmery



 - pri montáži na rám sa rozmery menia o veľkosť vynášacieho profilu
- menšie rozmery ako minimálne je možné vyrobiť len po konzultácii s výrobcom



DVEROVÉ SIETE MINI PLISÉ

- systém mini plisé je verzia so spodným vedením
- prevažne na zakrytie veľkoplošných otvorov ako terasy, zimné záhrady,
  francúzke okná, posuvné presklené steny

- bezbariérový prístup, výška prechodového profilu 9 mm
- určená pre montáž do ostenia
- možnosť namontovať na stenu, alebo na rám


Rám - extrudovaný hliníkový profil, farba rámu - biela, hnedá, RAL 7016

Sieťovina - plisované vlákno, farba čierna

Základná cenníková zostava

Rám - extrudovaný hliník, farba biela / hnedá, RAL
Sieťovina - plisované vlákno


Príplatky

- nástrek do Ral
- laminácia imitácie dreva zlatý dub
- vynášačí profil


Hraničné rozmery



 - menšie rozmery ako minimálne je možné vyrobiť len po konzultácii s výrobcom



Spôsoby ovládania

 - do výroby sa zadáva vždy celkový rozmer siete aj pri použití vynášacieho profilu
- tolerancia výrobných rozmerov siete je -2mm
- pre správnu fuánkčnosť siete je nutné pri montáži dodržanie pravých uhlov


Jednokrídlové: Plisé, Mini Plisé



Dvojkrídlové: Plisé



Montáž dverovej siete Plisé, Mini Plisé

Montáž Plisé, Mini Plisé s použitím U - profilu

- k osteniu sa kotví len horný a dorazový profil s magnetom
- profil so sieťou je ukotvený na plastové klipsy
- prechodový profil je pripevnený obojstrannou lepiacou páskou na podlahu
- montáž vhodná pre HS portály



 - Sieť vložíme do ostenia. Do predvŕtaných otvorov v bočnej a hornej časti vložíme hmoždinky.
Sieť pripevníme pomocou skrutiek. Z prechodového profilu odstránime fóliu a prilepíme ho na podlahu.
V časti, kde sa nachádza profil so sieťou, naskrutkujeme záchytné klipy, do krorých profil uchytíme.


Pôdorys - jednokrídlo



Pôdorys - dvojkrídlo



Bokorys - plisé / mini plisé



Montáž dverovej siete Plisé


Montáž siete Plisé do ostenia



 - Plisé sieť na ilustračnom obrázku je namontovaná na pomocnom ráme, ktorý tvorí ostenie

Prídavný vynášací profil



Montáž siete Plisé s použitím L - profilu

Základnú zostavu L - profilu 40 x 20 mm tvori 3 časti - 2x výška, 1x šírka.
Ak nie je možné nalepiť prechodový profil na podlahu, je možné doplniť aj spodnú časť L - profilu

Pôdorys jednokrídlo




Pôdorys dvojkrídlo

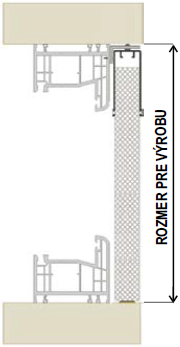

Bokorys / L - profil - 40 x 20 x 2 mm



 - Pri montáži ako prvý namontujeme L - profil na rám okna.
- následne celú zostavu pripevníme pomocou skrutiek k L - profilu


 - Ako výrobný rozmer zadávame vždy rozmer siete vrátane rámu.

Montáž siete plisé s použitím vynášacieho profilu

Základnú zostavu vynášacieho profilu 42 x 28 mm tvori 3 časti - 2x výška, 1x šírka.
Ak nie je možné nalepiť prechodový profil na podlahu, je možné doplniť aj spodnú časť vynášacieho profilu

Pôdorys jednokrídlo




Pôdorys dvojkrídlo



Bokorys na rám - Bokorys na stenu - Vynášací profil 42 x 28 mm



 - Pri montáži ako prvý namontujem vynášací profil na rám siete.
- následne celú zostavu pripevníme pomocou skrutiek k rámu okna


 - Ako výrobný rozmer zadávame vždy rozmer siete vrátane rámu.

Profily

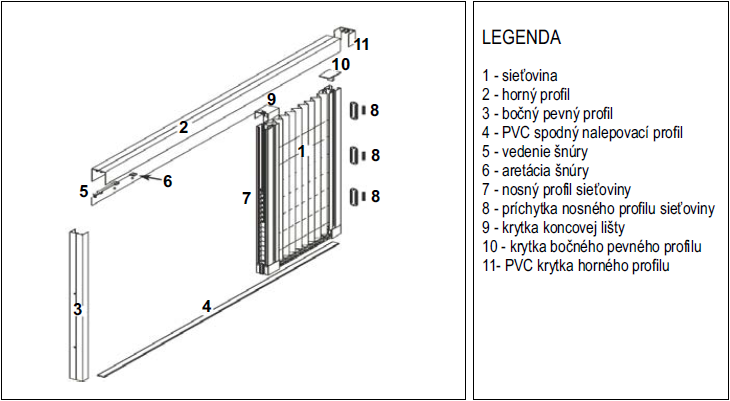

Profily siete Plisé

Horný prodil siete - Nosný profil sieťoviny - Bočný pevný profil siete



Vynášací profil siete - L - profil - PVC spodný nalepovací profil



Profily siete Mini plisé

Horný a bočný pevný profil siete - nosný profil sieťoviny - PVC spodný nalepovací profil
